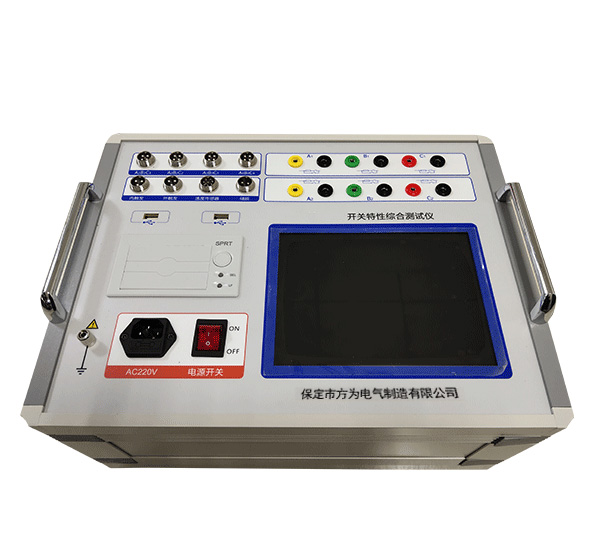

FWKT高壓開關特性綜合測試儀
詳細介紹
FWKT 高壓開關綜合特性測試儀為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
功能介紹
8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
高速熱敏打印機，方便現場打印測試數據。
機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁?span>DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
開關動作一次，得到所有數據及圖形。
主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、6路合閘電阻。
內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
內部抗干擾電路可滿足800KV變電站內可靠使用。
性能參數
|
時間測量 |
||||
|
12路 固有分閘（合閘）時間 分閘（合閘）相內不同期 分閘（合閘）相間不同期 合閘（分閘）彈跳時間（彈跳次數） |
測試范圍：0.01ms～20s，分辨率：0.01ms,
|
測試范圍：20s～200s，分辨率：0.1ms,
|
在200ms以內準確率：(0.05%t±0.1)ms
|
|
|
合閘電阻測量 |
||||
|
3路固有分閘（合閘）時間 |
分閘（合閘）相內不同期 |
分閘（合閘）相間不同期 |
合閘電阻投入時間、電阻值 |
|
|
測量范圍 |
30～10KΩ |
分辨率：0.1Ω |
準確度：≤1%±2個字 |
|
|
重合閘測量 |
合分、分合、分合分 |
|||
|
速度測量 |
剛分（剛合） 速度 |
指定時間段（行程段或角度段） 平均速度 |
||
|
測速范圍
|
1mm傳感器 0.01～25.00m/s， 0.1mm傳感器 0.001～20.0m/s 360°角度傳感器 1周波/ 0.25° |
|||
|
行程測量
|
動觸頭行程（行程） 接觸行程（開距） 超行程 過沖行程、反彈行程 |
|||
|
行程傳感器 |
直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm |
|||
|
加速度傳感器測量范圍：0-600mm，分辨率：0.1mm |
||||
|
360線傳感器：360о，測量范圍：0-1000mm，分辨率：0.1mm |
||||
|
直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配） 直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配） 直線傳感器：1000mm，測量范圍：0-1000mm，分辨率:0.1mm（選配） 激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配） |
||||
|
線圈電流測量范圍 |
0～40A,最小分辨率：0.01A。 |
|||
|
儀器電源 |
AC/DC 220V ± 10%；50Hz ± 2% |
|||
|
內觸發電源 |
輸出DC5～270V連續可調 |
|||
|
輸出電流 |
220V電壓以下≤ 20A（短時） |
|||
|
外觸發 |
觸發電壓AC/DC10V～300V，電流：≤ 120A(短時) |
|||
|
隔離開關測量范圍
|
電壓輸出：DC5～270V（可調） 電源輸出時間：0.01-20秒（可設置） 斷口信號最大采集時間為200秒 可測斷口合、分閘時間、三相不同期、彈跳時間及次數 |
|||
|
電壓輸出 |
DC5～270V（可調） |
主機體積 |
380×280×170mm |
|
|
電源輸出時間 |
0.01-20秒（可設置） |
使用環境 |
-20℃~+50℃ |
|
|
相對濕度 |
≤90% |
|
|
|
